Introduzione al progetto
2. Caratteristiche di base del prodotto

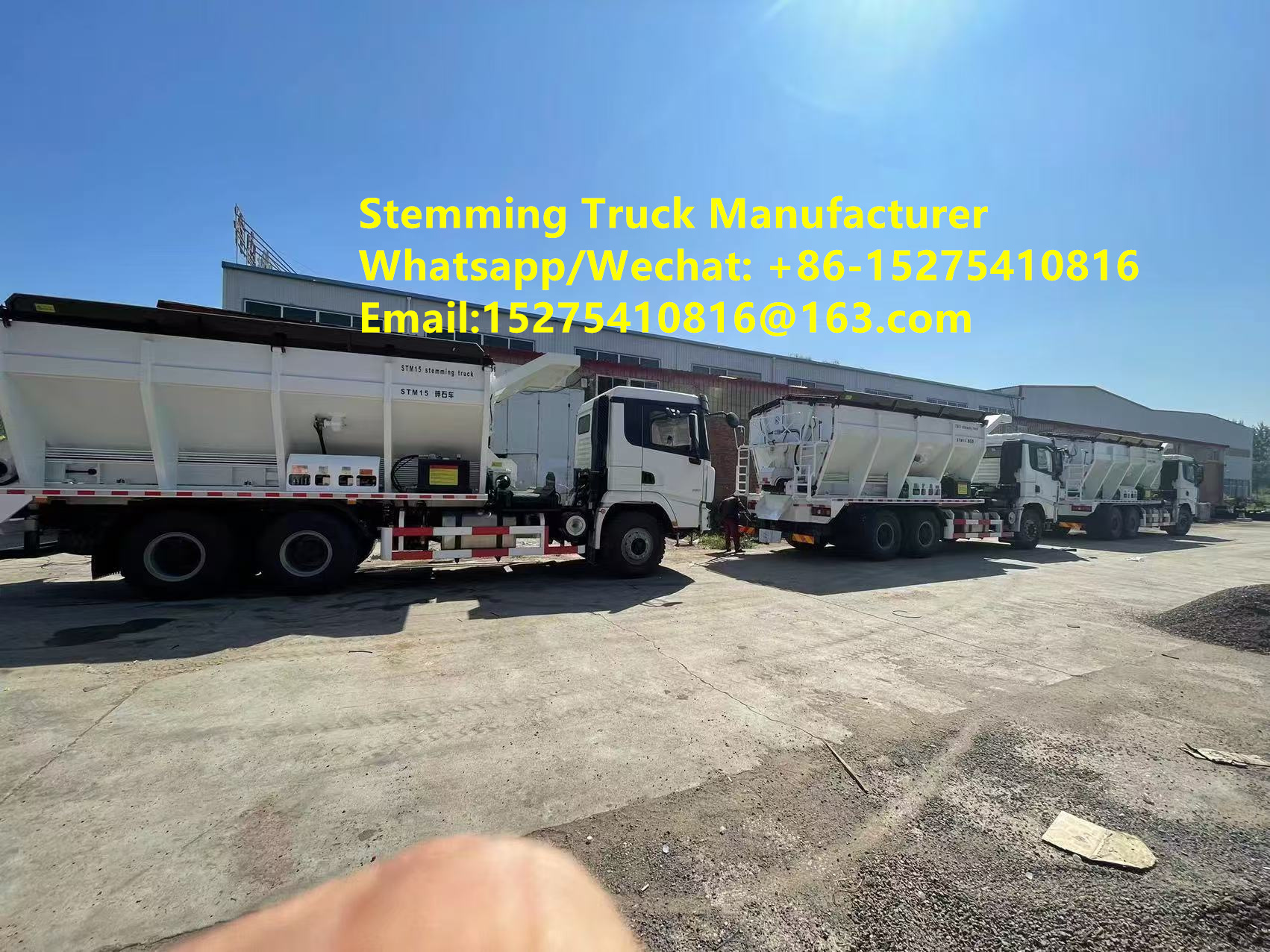

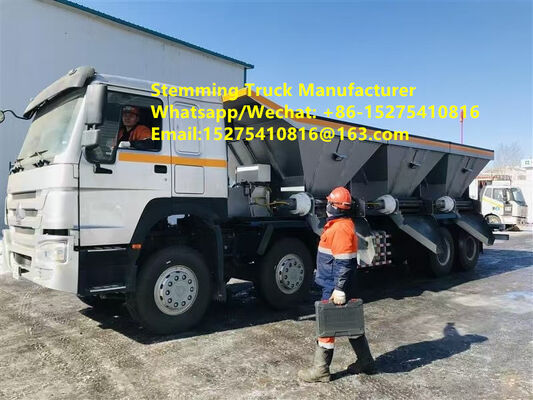

Il veicolo è un veicolo a propulsione automatica composto principalmente da un sistema di telaio, sistema idraulico, sistema pneumatico, sistema di controllo elettrico, sistema di tramite, schermo tramite,sistema di trasporto (convogliatore trasversale), trasportatore longitudinale, trasportatore di scarico rotabile e lanciabile), e un potente serbatoio di aspirazione e sistema di condotte.
2.1 Il telaio è di una nota marca Shaanxi Automobile Group SX5329TXJMU464, equipaggiato con un motore Weichai WP10H400E62 di potenza di 400 cavalli, conforme alla norma nazionale VI B in materia di emissioni;il veicolo può essere immatricolato e esente dall'imposta di acquisto; si tratta di un telaio specifico per il settore minerario, con configurazioni aggiuntive di funzionamento a freddo e batterie a bassa temperatura senza manutenzione, tra le altre caratteristiche speciali.
2.2 La parte superiore del tram dell'imballaggio è dotata di schermi pesanti simmetricamente installati a forma di V con apertura di 3,0 cm × 3,0 cm.Questi schermi sono idraulici e aperti a 90° con maglia d'acciaio per schermare il materiale di imballaggio caricato, assicurando che la dimensione delle particelle di imballaggio di uscita sia inferiore a 3 cm. L'angolo del dispositivo di screening è regolato tramite un sistema idraulico;particelle eccessivamente grandi vengono sganciate dai cilindri idraulici dello schermo e cadono a terra, filtrando le particelle di grandi dimensioni e pulendole automaticamente, garantendo l'efficienza dello screening.

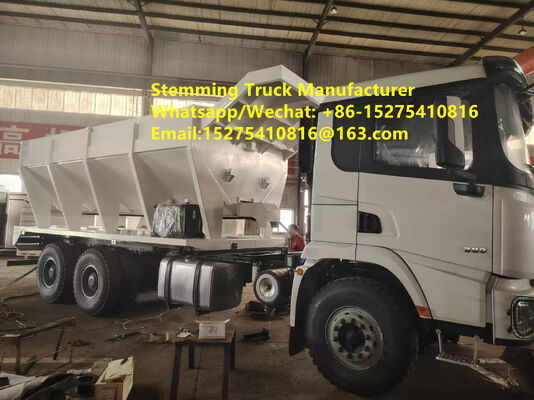

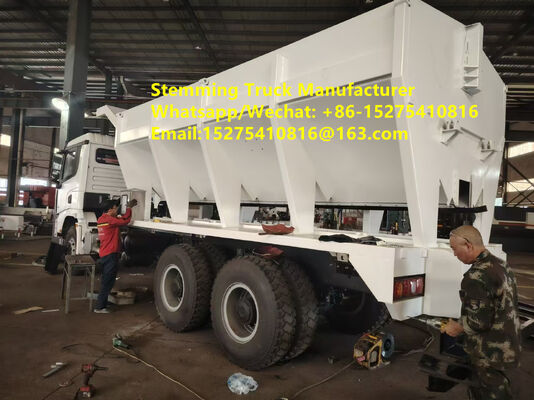

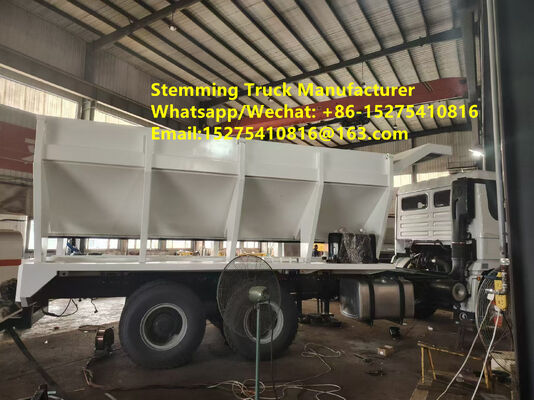

2.3 Il corpo della tramoggia adotta un telaio di supporto triangolare simmetrico saldato integralmente in acciaio al carbonio di alta qualità e alta resistenza e una struttura di tramoggia a forma di V.L'interno della tromba è saldata con costole di rinforzo trasversali e travi longitudinali riducenti la pressioneLa struttura complessiva garantisce la robustezza e l'affidabilità del corpo della tramoggia, evitando la deformazione dovuta alla compressione del materiale.Questa struttura è stata testata da clienti nazionali e internazionali di miniere a cielo apertoLa struttura complessiva del corpo della tramoggia è robusta e non si è verificata alcuna deformazione strutturale negli ultimi tre anni.
La struttura a V facilita lo scarico dei materiali, con un volume effettivo di 15 m3.Il fascio riduttore di pressione è regolabile in altezza per accogliere diverse dimensioni di particelle di pietra frantumataUn telaio di protezione in acciaio per la cabina è posizionato nella parte anteriore della tramoggia per evitare che le pietre cadano sul tetto della cabina.In cima alla tramoggia è installato un dispositivo di screening in acciaio che si apre idraulicamente (schermo a 90 gradi) per evitare che le pietre grosse rimangano bloccateI vibratori sono disposti simmetricamente sui lati sinistro e destro delle pareti della tramoggia per evitare l'accumulo e il blocco del materiale.
2.4 Il sistema dispone di una funzione di scarico del trasportatore posteriore sinistro anteriore/sinistro/diritto commutabile.I trasportatori utilizzano un cambio planetario lineare per azionare un motore idraulico ad alta coppia per un trasporto efficiente della pietraUn'imbracatura pneumatica a piattaforma di attrito assicura che le funzioni di scarico anteriore e posteriore non interferiscano tra loro, consentendo lo scambio automatico tramite l'impegno dell'imbracatura.Dispone di due modalità di scarica: un trasportatore di estensione anteriore per lo scarico laterale e un trasportatore telescopico oscillante posteriore per lo scarico; il trasportatore di sospensione posteriore in lega di alluminio è leggero e resistente;con una capacità di rotazione di 195° a sinistra e a destraLa funzione telescopica permette di regolare il punto di scarica a piccole distanze, con un raggio di riempimento che va da 4,5 a 5 metri.Il trasportatore telescopico facilita il posizionamento e lo scarico del materiale di imballaggio.
Il sistema utilizza una struttura di trasportatore a doppio lato, a doppio lato, con telescopio oscillante, frontale e posteriore, che consente entrambi lo scarico frontale.Il trasportatore telescopico idraulico anteriore sinistro facilita lo scarico anteriore sinistroIl trasportatore posteriore, in grado di ruotare 195° a sinistra e a destra, oscillare a sinistra e a destra, estendersi e inclinarsi, facilita la scarica laterale sinistra e destra dalla parte posteriore del veicolo.I metodi di scarico multipli offrono una scelta flessibileIl controllo visivo e il telecomando wireless consentono un posizionamento e un allineamento rapidi e semplici dell'apertura durante la scarica laterale.Il camion di imballaggio ha una capacità massima di scarico di 1500 kg/min, che è 10 volte più efficiente del lavoro manuale e da 3 a 5 volte più efficiente del normale imballaggio meccanico.
2.5 Il fascio di riduzione della pressione a forma di V invertito sopra la cintura, situato nella parte inferiore della tramoggia a forma di V, impedisce efficacemente l'usura causata da un'eccessiva attrito della cintura dovuta a una prolungata compressione del materiale.Contemporaneamente, viene utilizzato un nastro trasportatore in gomma resistente all'usura, rinforzato in tre strati e spessore 10 mm, specificamente progettato per l'industria mineraria, che garantisce durata e resistenza all'usura,riducendo efficacemente l'usura della cintura e prolungando la durata di servizio.
2.6 È adottato un sistema di controllo automatico che consente di avviare e fermare in modalità automatica con un solo pulsante.Dispone anche di modalità di controllo remoto manuale e wireless per adattarsi a varie condizioni di lavoro. Un pulsante di avvio/arresto consente lo scarico automatico del materiale e il riempimento dei fori del trasportatore.il conducente della cabina può operare autonomamente l'operazione di riempimento. Il veicolo è dotato di una telecamera panoramica AHD ad altissima definizione a sei canali e di un touchscreen IPS ad alta definizione nella cabina.compresa la porta di scarico, tramoggia, porta di riempimento, anteriore, laterale e posteriore.
2.7 Sia l'apertura di scarico laterale che l'apertura di scarico laterale oscillabile posteriore dispongono di aperture di ricezione coniche, in grado di soddisfare le operazioni di riempimento di fori di diversi diametri nelle miniere a cielo aperto;e può ospitare operazioni di riempimento di fori di esplosione ≥ 115 mm. sono presenti due portate di scarico sul lato anteriore e posteriore sinistro, entrambe con funzione telescopica idraulica e facile ricerca, allineamento e riempimento di buchi, migliorando così l'efficienza di riempimento; ad esempio,con un diametro di 150 mm, un buco profondo 5 metri può essere completato in soli 6-30 secondi.
2.8 Il veicolo è dotato di una luce di lavoro al punto di scarico delle pietre per una costruzione notturna conveniente.
2.9 Il prodotto dispone di diritti di proprietà intellettuale indipendenti: al "Veicolo per riempimento di buchi a cielo aperto (CN202422451093.1)" è stato rilasciato un brevetto di modello di utilità,e il brevetto di invenzione con lo stesso nome (CN202411413094).5) Questo prodotto ha ottenuto l'approvazione per l'accesso al prodotto dal Ministero dell'Industria e delle Tecnologie dell'Informazione ed è un prodotto sottoposto a ispezione obbligatoria 3C,che può essere immatricolato a livello nazionale ed è esente dall'imposta sull'acquisto di veicoli.
★2.10 Per adeguarsi meglio alle esigenze delle operazioni di riempimento di buchi a cielo aperto sia a livello nazionale che internazionale,il sistema integra molte tecnologie avanzate per ottenere operazioni di riempimento efficienti e sicureIl prodotto ha un notevole potenziale di aggiornamento, in particolare nell'allineamento con i principi di esplosione intelligente e di estrazione intelligente.Il veicolo intelligente per il riempimento dei pozzi di esplosione per le miniere a cielo aperto integra diverse tecnologie avanzate per ottenere operazioni di esplosione efficienti e sicureQueste tecnologie chiave includono:
1) Tecnologia di posizionamento dell'area di riempimento: utilizzo di GPS ad alta precisione e di altre tecnologie di posizionamento,il veicolo di riempimento intelligente può identificare e localizzare con precisione ogni area di buco di esplosione che richiede il riempimento.
2) Tecnologia di rilevamento automatico dei fori e di trasporto a lunga distanza: mediante il riconoscimento delle immagini dell'area del fori di esplosione e la tecnologia di posizionamento radar,il veicolo di riempimento intelligente è in grado di individuare automaticamente i buchi e di trasportare in modo efficiente il materiale di riempimento fino alla posizione del buco di esplosione su lunghe distanze.
3) Tecnologia di riempimento intelligente: il veicolo di riempimento intelligente ha un controllo preciso del materiale di riempimento, controllando automaticamente il tempo di riempimento in base alla profondità del foro, al diametro del foro,e le proprietà fisiche del materiale di riempimento.
4) Tecnologia di gestione a distanza:I camion di tamponamento intelligenti sono generalmente utilizzati in combinazione con camion di miscelazione intelligenti e sistemi di detonazione intelligenti wireless per formare un sistema di esplosione intelligente completoCiò consente la gestione remota del camion di tamponaggio intelligente, consentendo il controllo in loco tramite web o APP e la generazione di rapporti di produzione.
In ultima analisi, attraverso un sistema di controllo automatizzato, il camion di tamponaggio intelligente realizza un'operazione di tamponaggio con un solo clic, consentendo a un singolo conducente di completare l'intero processo,consentire il monitoraggio a distanza, migliorando l'efficienza operativa e il controllo dei costi.
★2.11 Sistema di drenaggio delle acque reflue
Include una pompa a vuoto ad alto flusso e ad alto vuoto importata dall'Europa, un serbatoio di acque reflue di 5 metri cubi, valvola di scarico del serbatoio, valvola di sollevamento, dispositivo di blocco del coperchio posteriore, condotto di acque reflue, condotto di vuoto,Fittings per tubi Venturi, e un dispositivo automatico azionato idraulicamente per una condotta di 20 metri sulla parte superiore del serbatoio.pompa a vuoto importata a grandi volumi e sistema di condotte appositamente trattato, può scaricare l'acqua accumulata dai pozzi di diametro 120-140 mm, con una portata di 6-7 m e una caduta verticale di 20 m.
4Parametri tecnici del prodotto
Articolo n. Componente Parametro
1Dimensioni complessive: lunghezza x larghezza x altezza 11850 mm x 2550 mm x 3530 mm (stima)
2- Chassis. - Marchio del chassis: Shaanxi Heavy Truck.
Modello di telaio: GLOBAL5329TXJMU464
Tipo di azionamento: 8×4
Distanza tra le ruote: 4575+1400
Modello motore: WP10.H400E62
Potenza: 400 CV
Peso lordo: 32000 kg
Norma di emissione: Cina VI
3. Pietra. Pietra. Dimensione delle particelle: ≤3cm.
Utilizzo della pietra: caricamento dei buchi di esplosione
4- Cestino di pietra.
Forma del contenitore: a forma di V
Metodo di apertura dello schermo: cilindro idraulico
Angolo di apertura dello schermo: 90°
Tipo di vibrazione binaria: vibratore elettrico ad alta frequenza
Numero di vibratori: 2 tramite/su ciascuna parete laterale sinistra e destra
Regolazione del tasso di scarico: cancelli di materiale anteriori e posteriori
Metodo di scarico: scarico individuale dalla parte anteriore e posteriore della tramoggia
Metodo di controllo del cancello di materiale: barra elettrica di spinta (1 per ciascuna porta di materiale anteriore e posteriore)
5- Trasporto longitudinale inferiore della tramoggia: Tipo di trasporto: Trasporto a nastro
Tipo di azionamento: riduttore idraulico
Metodo di scarico: scarico dalla parte anteriore o posteriore della tramoggia
Scelta della posizione di scarica: selezione della commutazione dell'imbracatore
Efficienza di trasporto: 1500 kg/min
6. Trasportatore trasversale laterale sinistro: Tipo di trasporto: Trasportatore a nastro
Tipo di azionamento: riduttore idraulico
Metodo telescopico: cilindro idraulico
Distanza telescopica: L=760 mm
Efficienza di trasporto: 1500 kg/min
7. Cornice posteriore in lega di alluminio a sinistra e a destra rotante laterale trasportatore a nastro: Tipo di trasporto: trasportatore a nastro a trave
Tipo di azionamento: 1 riduttore idraulico
Diametro del foro di riempimento: ≥ 115 mm
Metodo di rotazione di lavoro: 1 azionamento rotativo
Angolo di rotazione di lavoro: 195°
Metodo di rotazione 1 cilindro oscillante
Angolo di rotazione: 90°
Radius di rotazione/riempimento: 5 m
Modalità di passo: 1 cilindro di passo
Modalità telescopica a cintura: 1 cilindro telescopico
Distanza telescopica: 500 mm
Angolo di inclinazione: ≤ 10°
Metodo di funzionamento: controllo elettrico/remote
8. Sistema idraulico: tipo di decollo di potenza: decollo di potenza laterale della scatola di cambio
Pressione di funzionamento del sistema: 16MPa
Metodo di controllo: controllo elettrico
9Sistema elettrico: alimentazione: batteria del telaio
tensione di funzionamento: DC24V
Metodo di funzionamento: comando del pulsante del pannello o comando a distanza; possibile comando automatico/manuale;
La modalità automatica consente un'operazione di avvio/arresto con un pulsante, con modalità di comando remoto manuale e wireless, adattabili a varie condizioni di lavoro;
10Sistema di controllo: un pulsante di avvio/arresto completa l'alimentazione automatica del materiale e il riempimento automatico del foro del trasportatore;
il sistema di monitoraggio di bordo copre l'intero veicolo, comprese le porte di scarico sinistra e posteriore;dotato di una telecamera panoramica a sei canali AHD ad altissima definizione e di uno schermo touch IPS ad alta definizione nella cabina del conducente
★11. Caratteristiche intelligenti 1) ** Tecnologia di posizionamento dell'area di imballaggio:** Utilizzando GPS ad alta precisione e altre tecnologie di posizionamento,il camion di imballaggio intelligente può identificare e localizzare con precisione ogni area di buco di esplosione che richiede l'imballaggio.
2) **tecnologia di ricerca automatica dei fori e di trasporto a lunga distanza:** mediante il riconoscimento delle immagini dell'area del foro di esplosione e la tecnologia di posizionamento radar,il camion di imballaggio intelligente può trovare automaticamente i buchi e trasportare in modo efficiente il materiale di imballaggio fino alla posizione del buco di esplosione su lunghe distanze.
3) **Tecnologia intelligente di riempimento dei fori:** Il camion di imballaggio intelligente ha un controllo preciso del materiale di imballaggio, controllando automaticamente il tempo di riempimento in base alla profondità del foro,diametro del foro, e le proprietà fisiche del materiale di imballaggio.
4) **Tecnologia di gestione a distanza:** Il carrello di imballaggio intelligente è tipicamente utilizzato in combinazione con un carrello di miscelazione intelligente e un sistema di detonazione intelligente wireless per formare un sistema di esplosione intelligente completoCiò consente la gestione remota del camion di imballaggio intelligente, consentendo il monitoraggio e il controllo tramite web o app mobile e la generazione di rapporti di produzione.
